CloudBuild私有云分布式编译系统 ​

CloudBuild的适用场景 ​

对于大型开发团队，CloudBuild私有云分布式编译系统不仅可以通过分布式编译加速项目编译过程，而且有大量编译任务是相同的，分布式编译缓存可以避免重复编译，从而节约算力消耗，并进一步缩短项目编译时间。

CloudBuild QuickStart ​

todo

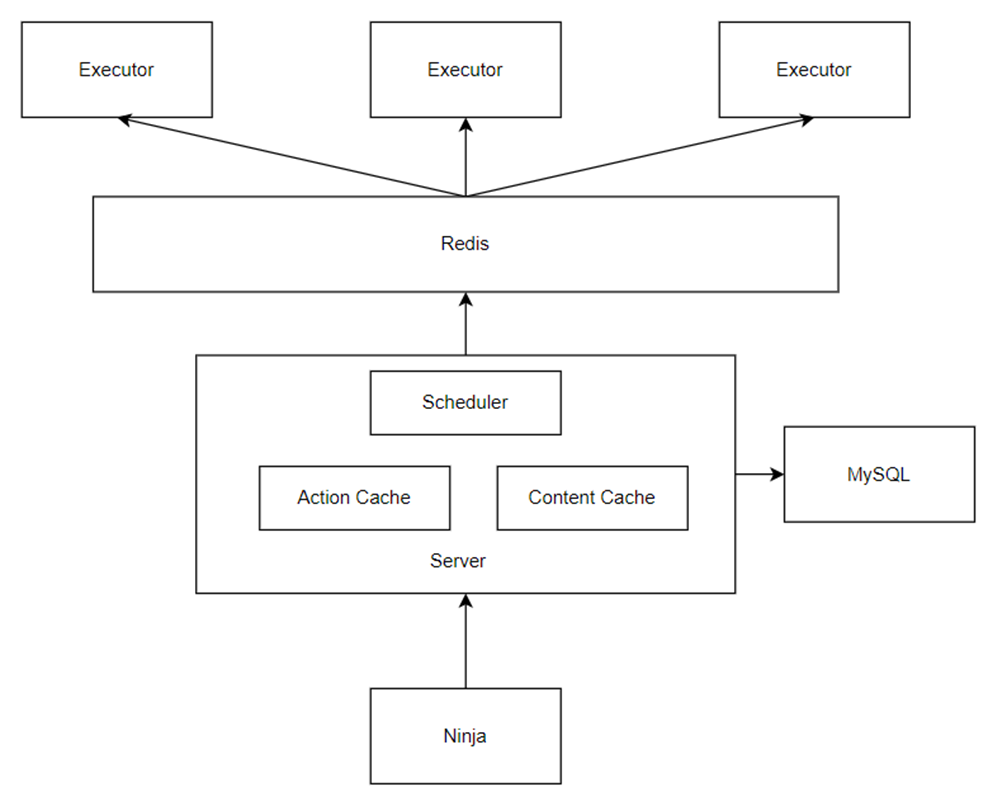

系统总体架构 ​

alt text

  • Ninja：客户端，该机器上需要保存有完整的待编译项目源代码。
  • Action Cache：服务端缓存，主要保存编译任务的执行结果。
  • CAS Cache：服务端缓存，主要保存客户端上传的依赖文件，编译结果文件。
  • Scheduler：任务调度器，将编译任务id分发到各个编译节点。
  • Redis：主要存储具体的编译任务供编译节点领取执行，也可存储Action Cache和 CAS Cache中的内容加速编译。
  • MySQL：主要存储编译过程中的任务统计信息。
  • Executor：各个编译节点

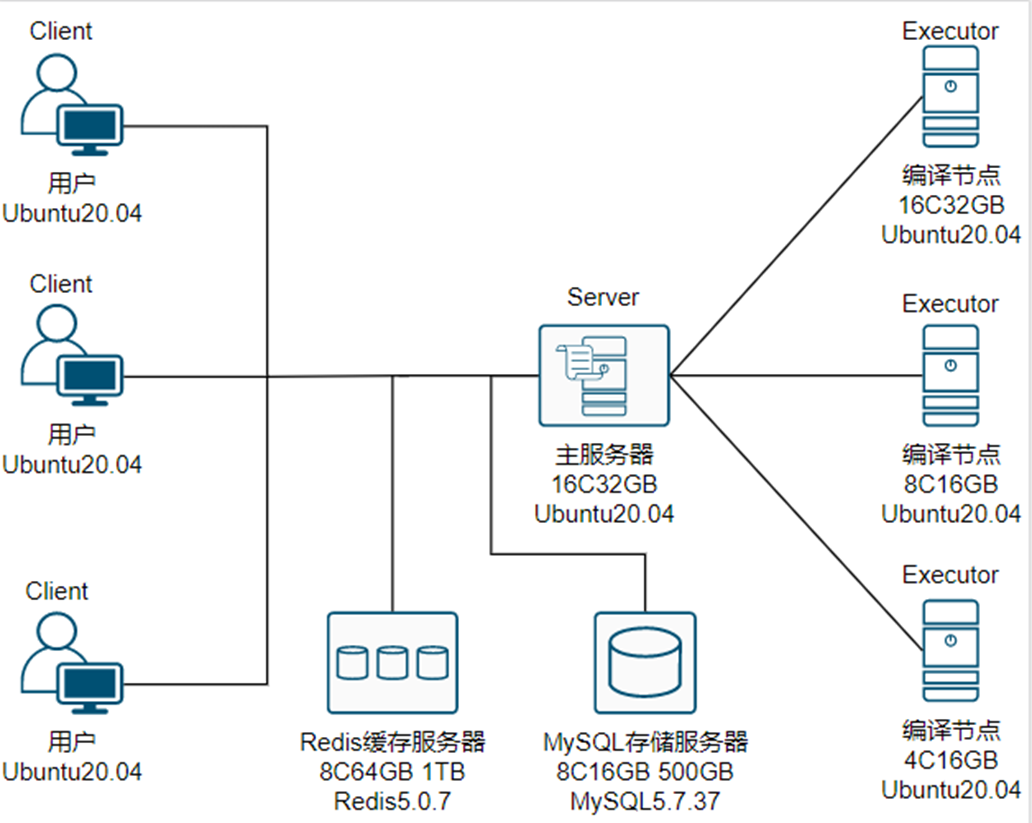

部署示意图 ​

alt text CloudBuild主程序分为三个部分：Client、Server、Executor。

  • Client：运行在客户端，和用户对接，用于生成待执行的远程编译任务， 同时也作为本地编译节点执行本地任务。
  • Server：运行在主服务器，主要用于连接各个编译节点，以及 将客户端上传的编译任务调度到与其连接的各个编译节点上。
  • Executor：运行在编译节点，负责接收并执行编译任务，是编译任务真正执行的地方。

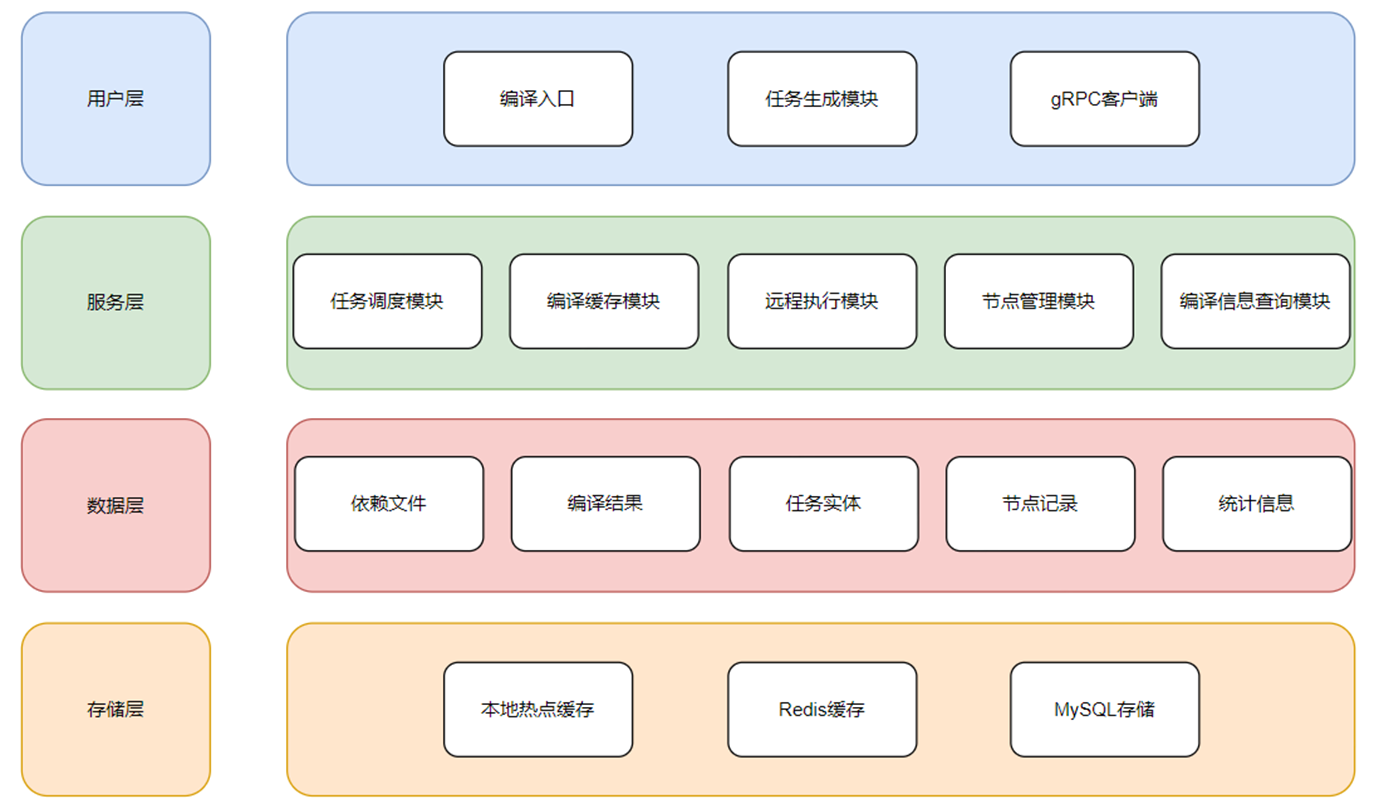

系统分层结构 ​

alt text

运行原理与流程 ​

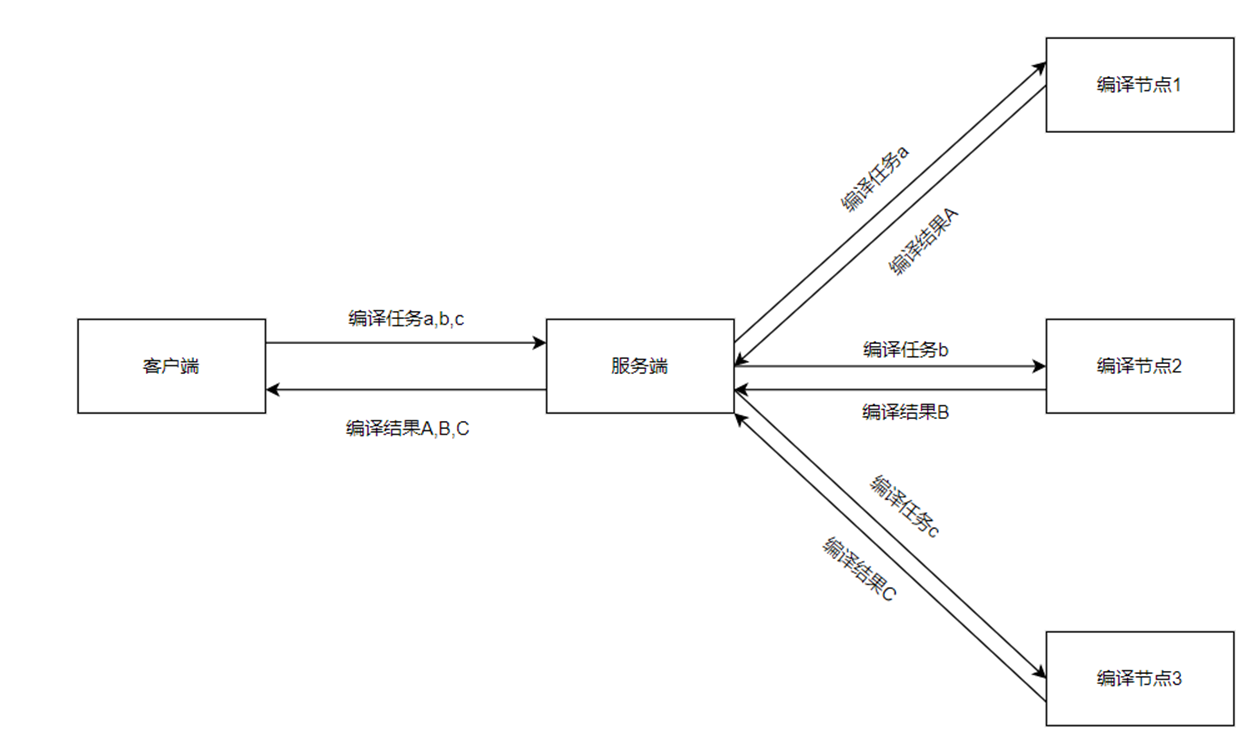

分布式编译原理 ​

alt text

CloudBuild客户端 ​

CloudBuild客户端基于Ninja改造，有下面这些优势

  • 兼容使用Ninja编译的项目
  • 使用远程执行的方式提高编译时并发度
  • 使用编译缓存减少需要编译的任务数量

CloudBuild服务端 ​

  • 使用远程执行的方法提高编译时并发度，实现了任务分发至远程节点同步执行
  • 使用分布式任务调度提高任务调度效率和计算节点资源利用率，避免集中式调度的任务阻塞问题
  • 使用编译缓存结合内容寻址存储技术减少网络传输量、避免重复上传与重复编译

CloudBuild优势 ​

  • 低成本：组成executor的机器不需要使用专门的高性能计算型机器，可使用多个平价的空闲机器
  • 高效：CloudBuild实现分布式编译的功能，相比单机大大提升并发度
  • 兼容Ninja：CloudBuild客户端基于Ninja改造，对于使用Ninja构建和可以转换为Ninja构建的项目不用额外修改构建清单

CloudBuild执行流程 ​

  • 客户端: 生成远程任务->生成任务依赖->发送任务与依赖
  • 服务端：检查任务缓存->检查依赖完整性->调度任务
  • 编译结点：还原文件目录->还原文件目录->返回编译结果

AOSP和LLVM上的应用 ​

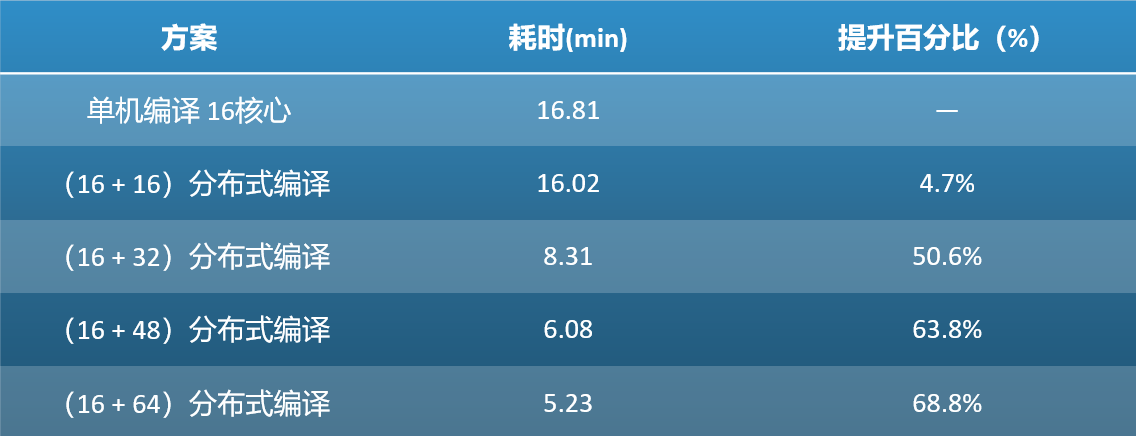

LLVM上的应用效果 ​

alt text

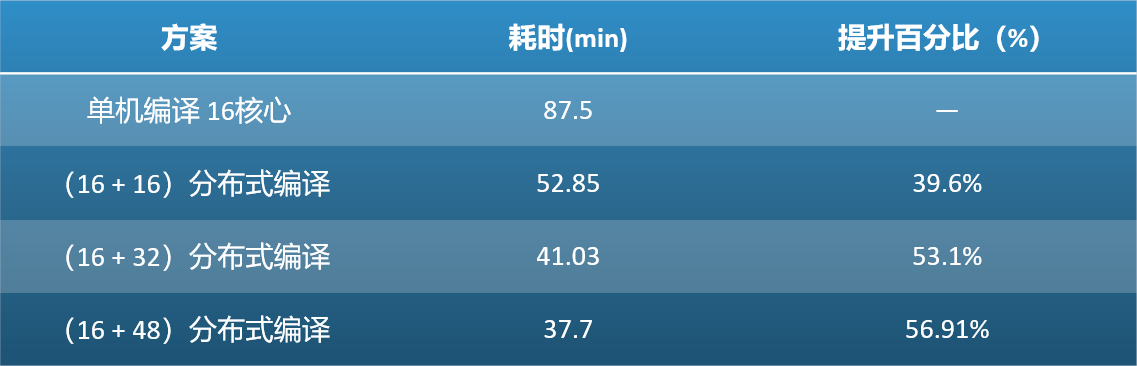

AOSP上的应用效果 ​

alt text

CloudBuild硬件资源利用率 ​

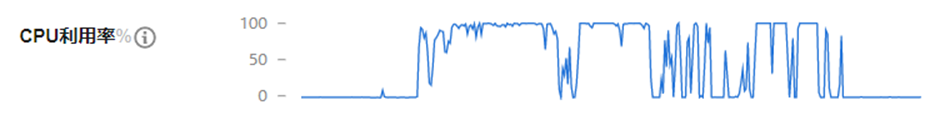

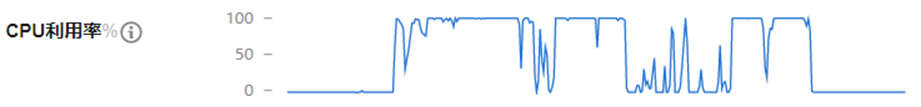

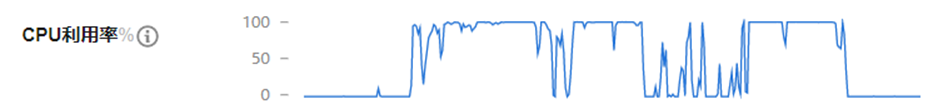

4核CPU利用率: alt text 8核CPU利用率: alt text 16核CPU利用率: alt text

CloudBuild使用方法 ​

CloudBuild安装 ​

alt text CloudBuild项目地址：https://gitee.com/cloudbuild888/cloudbuild.git

CloudBuild分布式编译 ​

alt text LLVM项目地址：https://gitee.com/mirrors/LLVM.git
